ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)

ヒイカ釣り用投光器は、もうこれで決定でしょう、と言う事で
投光器スタンドパイプ部分の接着など、仕上げの作業をしました。

ついでにジャンプスターターバッテリーケース
説明不足の写真も掲載しました。


ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20495242.jpg

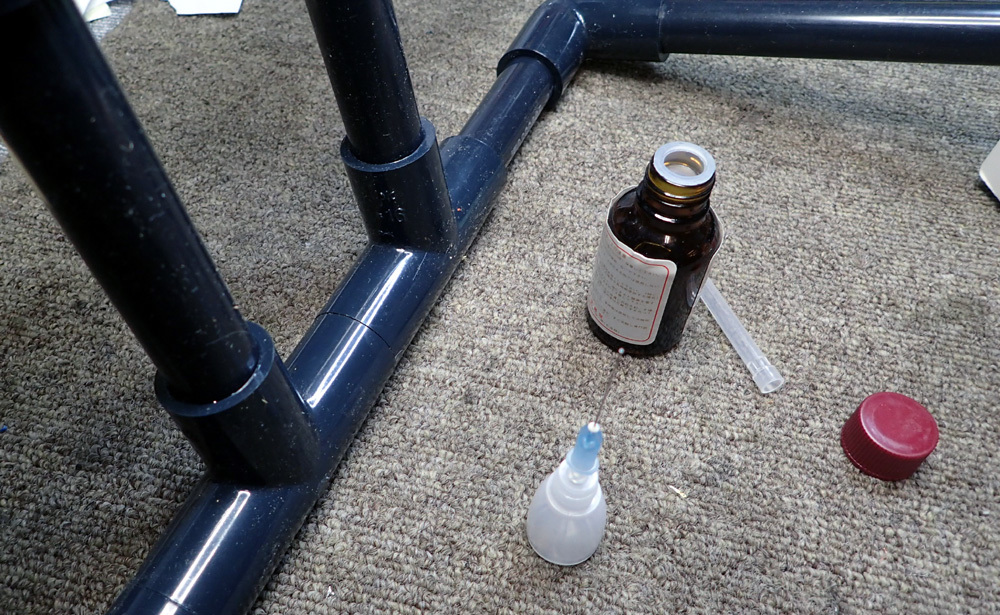

★水道管応用の投光器スタンドパイプ接続部分に
接着剤を流し込みました。

ホームセンターで売っている塩ビ用接着剤を使用。

この接着剤はサラサラの接着剤なので
隙間にスーッと入って行くので良いですよ。
組み立てた状態のままで流し込めます。

本当に水道管として使う場合、
この接着方法では水道の圧力に耐えないですが
こういう用途に使うならこの方法で問題無しです。

もし接着が剥離してもまた着け直すだけです。

過去にも水道管を使って色々な工作をしてきましたが
今のところこの方法で一度不具合が出ただけです。





ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20500595.jpg

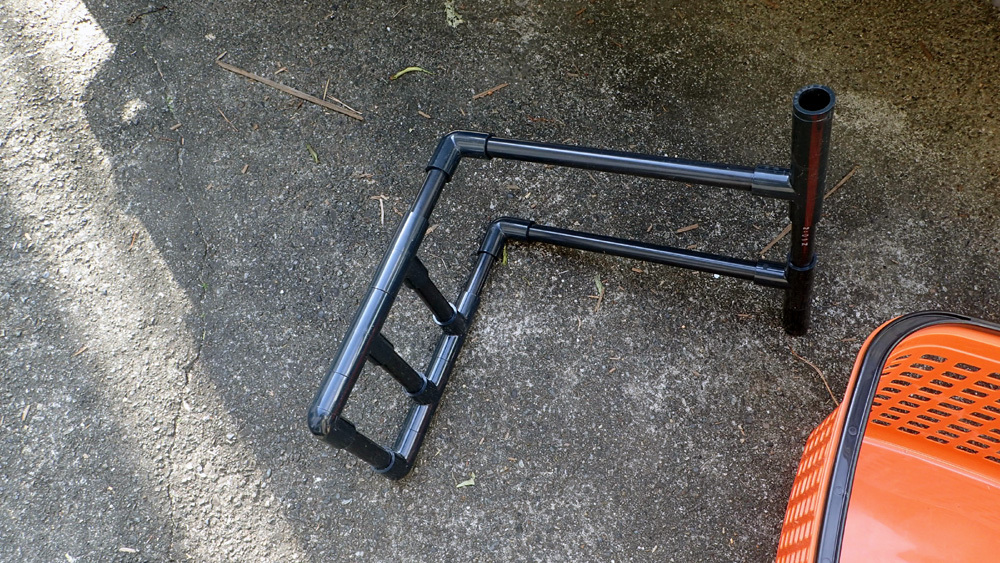

★投光器スタンドの接着が完了です。






ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20595032.jpg
★もちろん投光器をクランプするバーの根元部分は
接着してないので写真の様に抜ける様になっています。







ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20495939.jpg

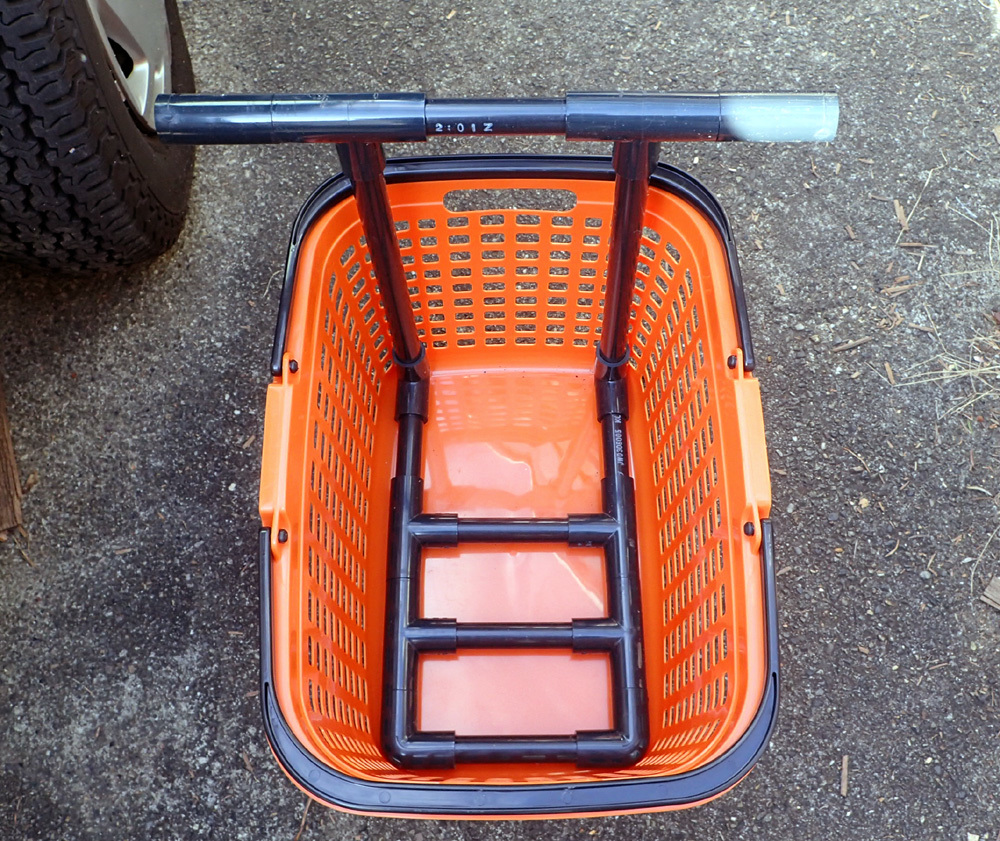

★ヒイカ釣りの時はこの様にバスケットの中に
投光器スタンドを入れて使用する事にします。

中に物を入れておけば重石になるのでこれで大丈夫でしょう。

※右上のパイプの色が変わってますが
これは太陽の射し込みによるものです。







ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20501680.jpg

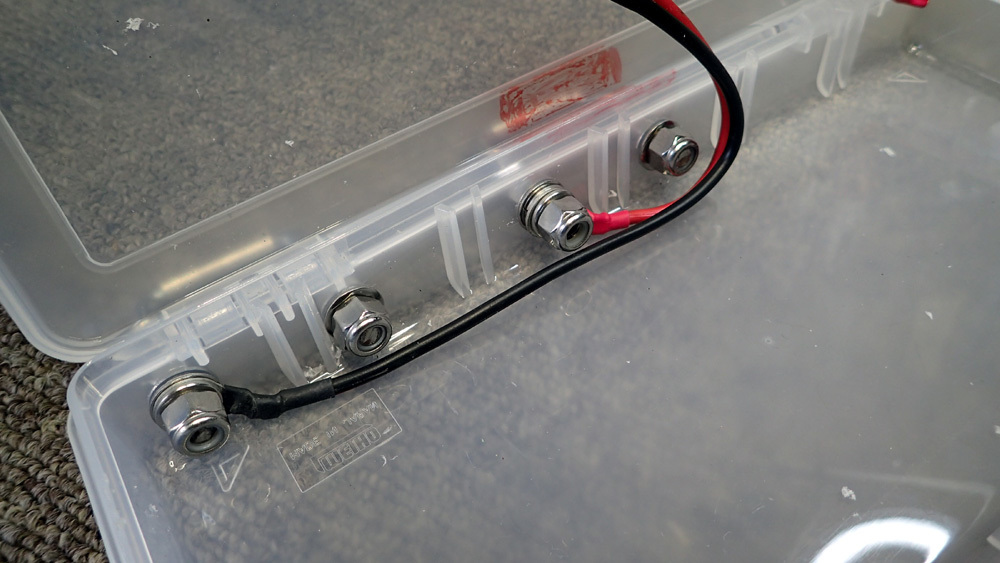

★ここからはバッテリーケース説明の補足です。

写真を撮り忘れたジャンプスターターケースの内部ですが
プラス・マイナス の電極はこんな風になっています。

バネワッシャーと戻り止めナットを使用しています。







ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20502380.jpg

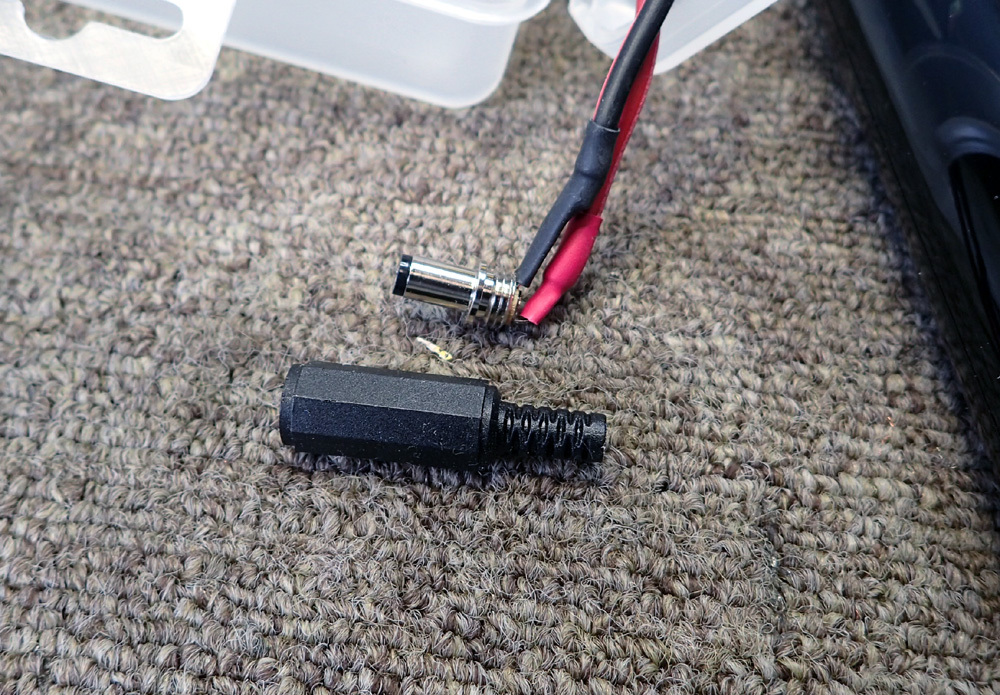

★DCプラグは
写真の様な樹脂カバーが付いた物だったのですが
バッテリーケースがギリギリサイズなので
この樹脂カバーは無しにして内部の端子を折り曲げて
L型形状にして収縮チューブを被せています。







ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20503260.jpg

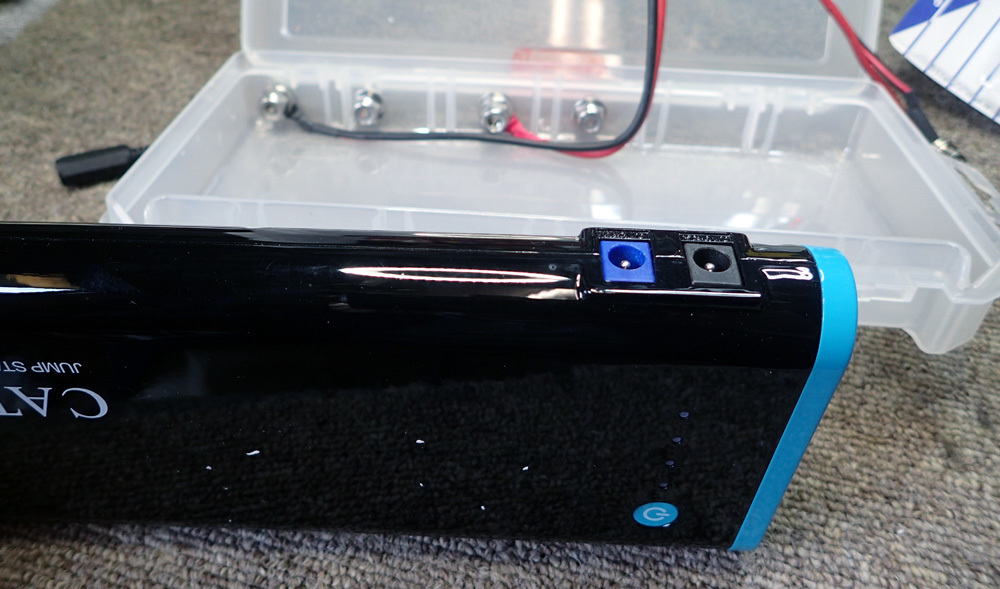

★ジャンプスターターには、
12V10A と 18V8Aのジャックが装備されているのですが
12V10A(青のジャック)の方を使用します。





ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20504241.jpg

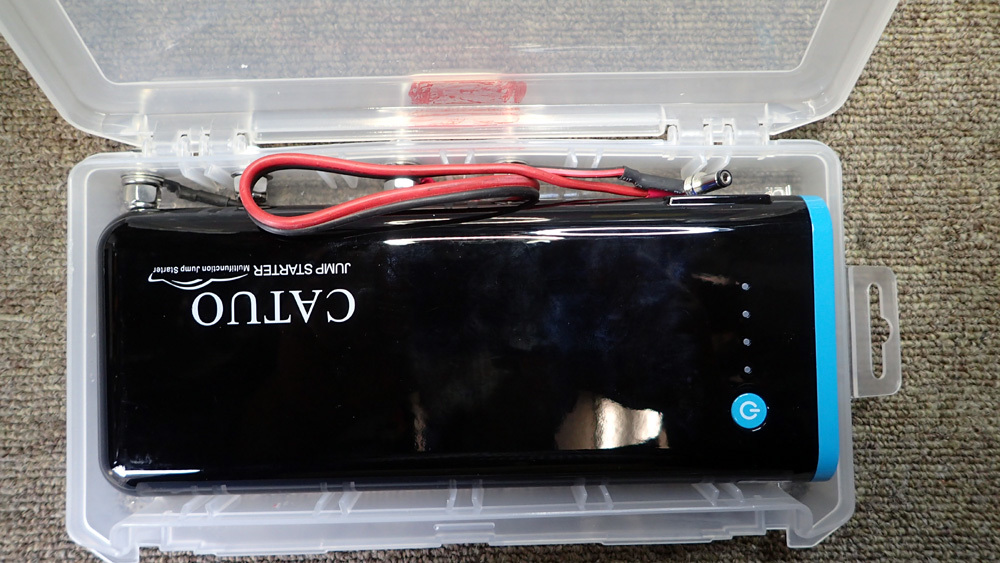

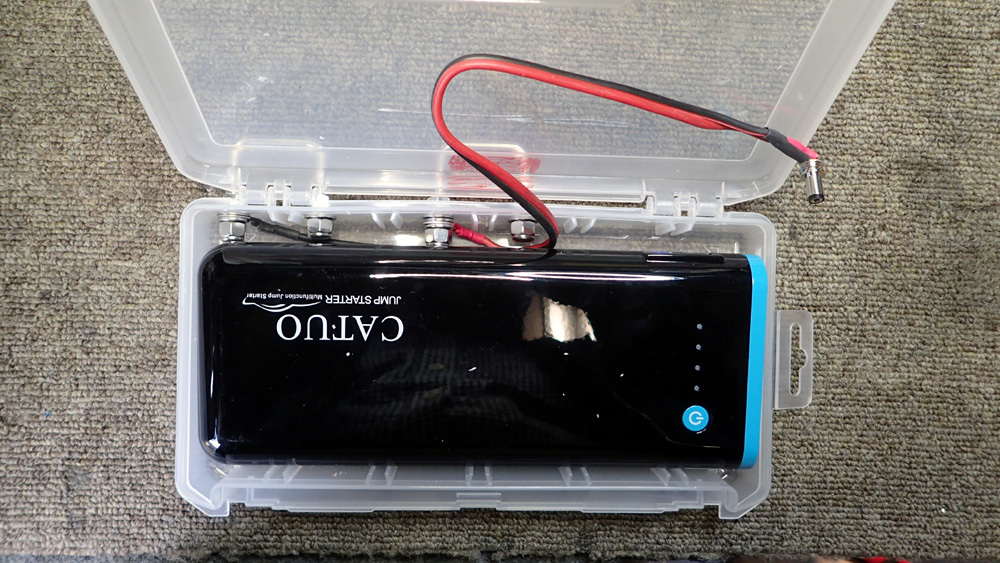

★ジャンプスターターをケースに入れると
ギリギリで殆ど隙間が有りません。

このケースより大きなケースを選ぶと
倍ぐらいのサイズになってしまうので
敢えてこのギリギリのケースを選択し
出来るだけコンパクト、省スペースにしています。





ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20505636.jpg
★使わない時は安全の為DCプラグは抜いておきます。

電極が外部に剥き出しになっているので
ショートしたら故障や加熱、破裂の危険性が有ります。








ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20511400.jpg

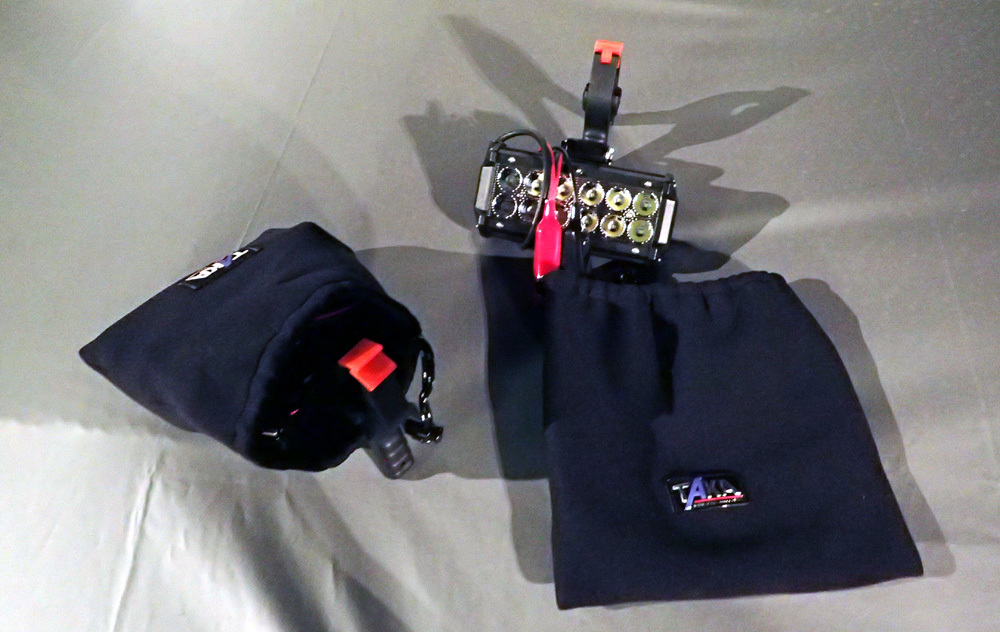

★投光器は裸で収納するとガチャガチャして傷が付いてしまうし
電源ケーブルがあっちこっちに引っ掛かるので
釣り道具入れの中に余っていたネオプレーンのリール袋を使って
収納する事にしました。




ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20512149.jpg

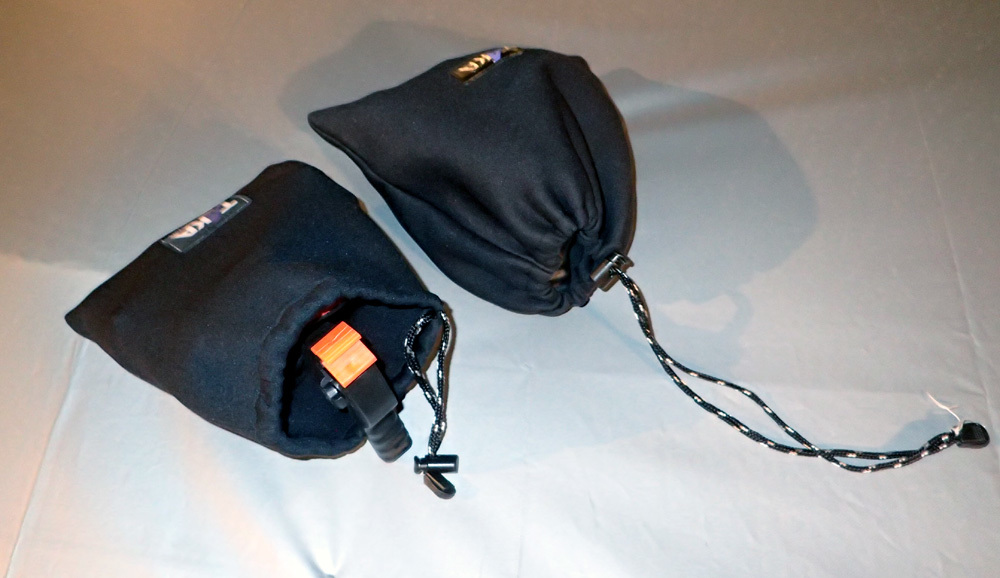

★ネオプレーンのリール袋は大と中のサイズしか無かったので
ひとつはスッポリ収納できているのに
もう一つの方はクリップがはみ出してしまいます。

でもまた一つ買うのも勿体ないのでこれで良しとします。






ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20513628.jpg
ヒイカ釣り投光器、ほぼ完成です! の続き。 2018年12月2日(日)_d0171823_20514901.jpg

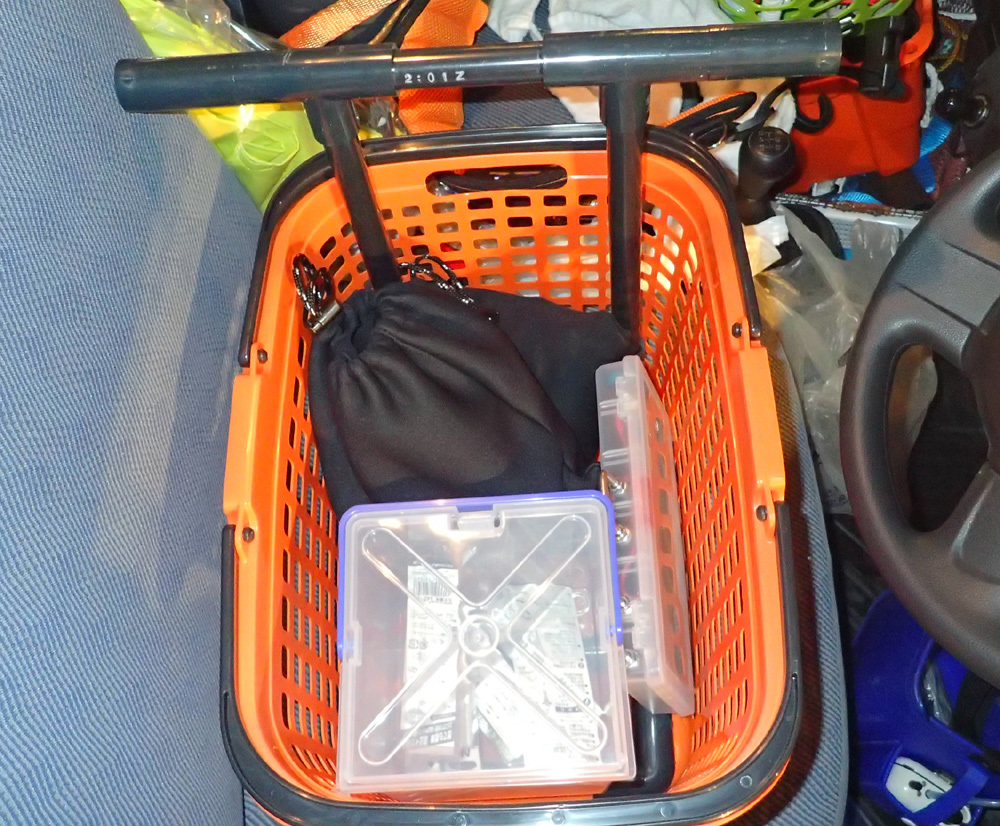

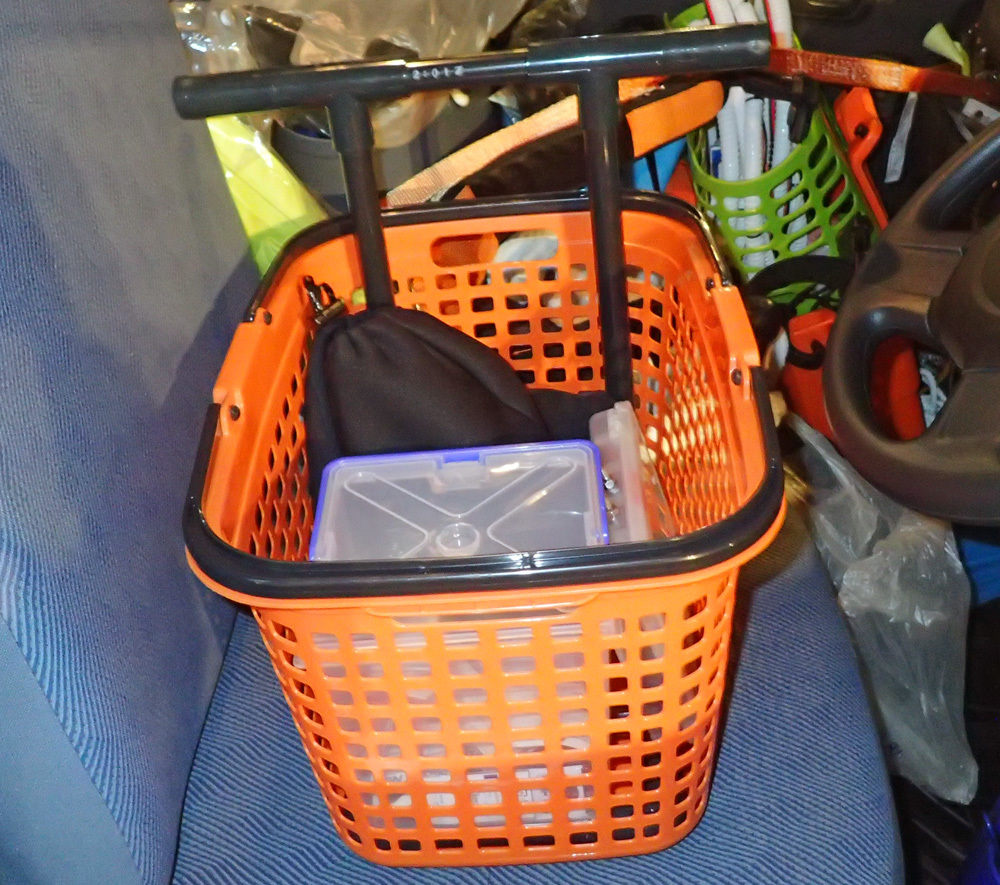

★思ったより見た目スッキリと収納出来る様になりました。

なんと言うか、こんな簡単な物なのですが
海でどうやって使うかを想像しながら物作りをする
と言うのは楽しいですね。

これで何時でもヒイカ釣りに行けますわ(笑)。


それはいいけど、
アンタ、いつヒイカ釣りに行くんですか?
って言われそうなんですが
これがなかなか行けないんですよ。

なんだかんだと言っても師走ですね。
やっぱり12月は色々と気忙しいです。



とは言うものの釣りに行かないとストレスが溜まります。

今度の水曜辺りは風ビュービューで
ボート釣りはおろか乗合船もヤバそうな天気予報なので
水曜日の夕方にでも行ってみようかなぁ〜(笑)。
