高圧ポンプBM-SP1100。 ついに壊れてしまいました。2017年4月1日(土)

高圧ポンプがついに逝ってしまった。

どういう症状なのかと言うと、
電源を入れるといきなり高圧ポンプが働き出すのです。

正常なら最初に低圧ポンプが動作して空気を送って、
ある程度の圧までボートに空気を充填すると
圧力センサーによって高圧ポンプに切り替わり
既定の圧力まで空気を充填すると停止する、
と言う動作をします。

しかし、何度電源を入れ直しても低圧ポンプは作動せず
高圧ポンプが動作してしまう、と言う動作になってしまうのです。


高圧ポンプBM-SP1100。 ついに壊れてしまいました。2017年4月1日(土)_d0171823_21373157.jpg

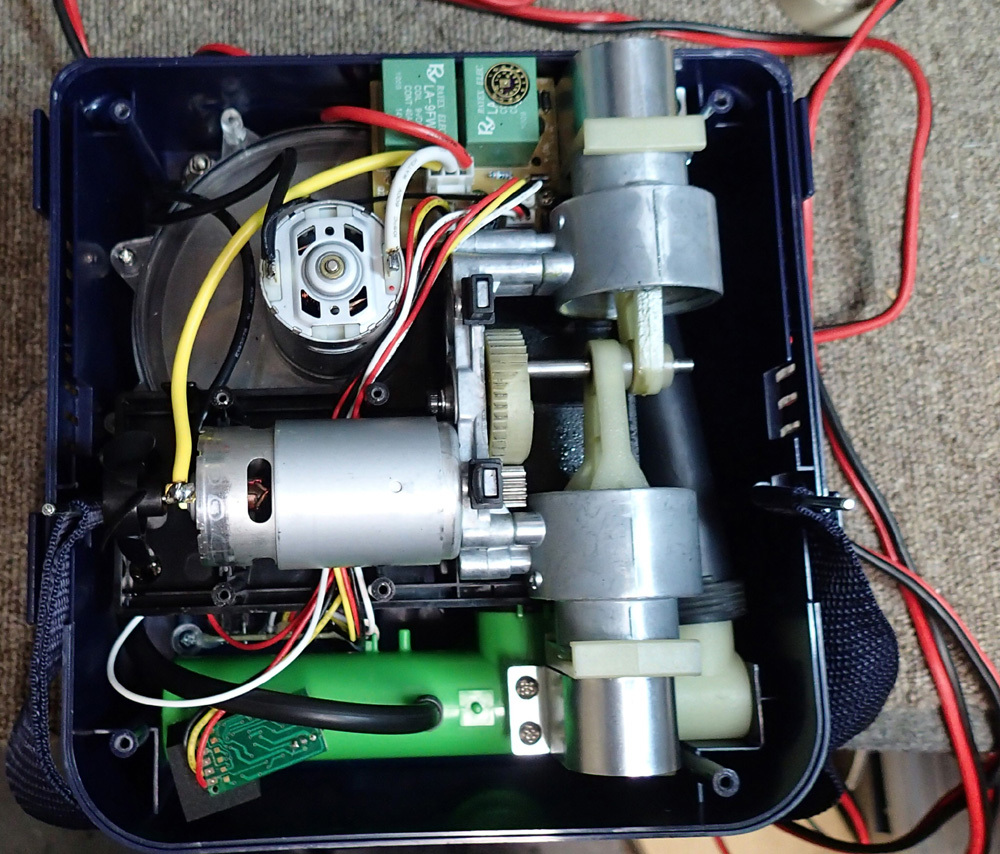

★中を開けてみました。
左下に見える小さな基盤が低圧側の圧力センサーの基盤です。

結論を言うとこのセンサーが故障したらしく
いきなり高圧ポンプが動き出してしまうのです。

よく観察していると上に見える二つの緑色のリレーが付いた基盤から
カチッカチッと言うリレー動作音が出ている。

試しに左下の基板から上の基盤へ行っているケーブルを外してみると
低圧ポンプが動き出す。

なるほど、どうやら低圧ポンプが死んでいると言う訳では無さそうです。

圧力センサーを交換すれば直ると思ったので、
低圧側の圧力センサーをネットで色々調べてみると
6種類程度と思うが色々部品として手に入れる事が出来るみたいです。

しかし感度が色々有ってどれを買って良いのかわからない。

1個1000円台で手に入れる事は出来るのですが
6個買って色々試すのもばかばかしい。

それに、もしセンサーではなく回路に不具合が有ったとしたら
基板実装タイプの部品で出来ている回路なので修理は困難です。

さあどうしよう・・・、色々考えてみた・・・・。



高圧ポンプBM-SP1100。 ついに壊れてしまいました。2017年4月1日(土)_d0171823_21373996.jpg
★色々考えた結果、手動でポンプの切替をする
と言う方法で対処する事にしました。

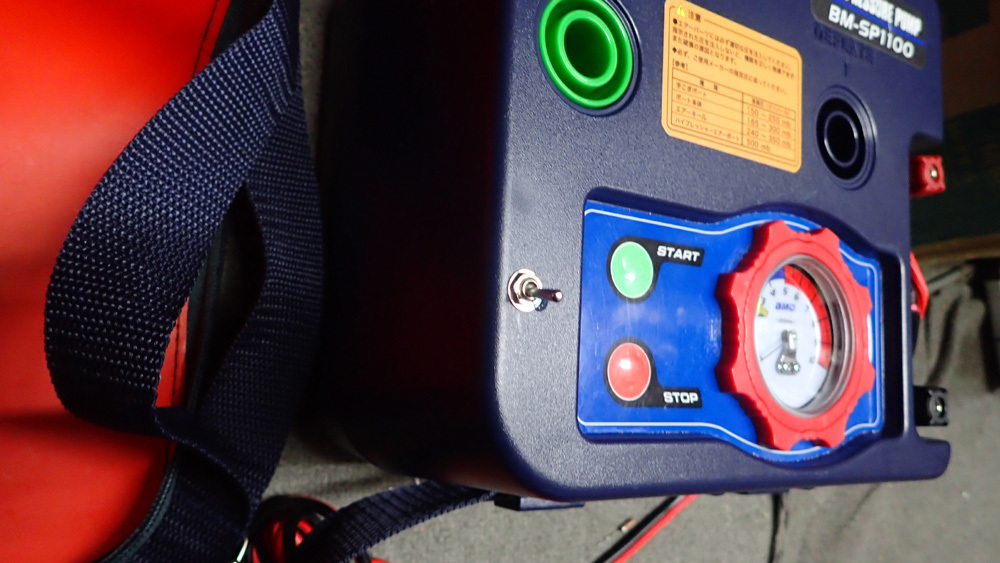

写真左下に見える小さなトグルスイッチがその切替スイッチです。
今回新たに取り付けたスイッチなんです。




高圧ポンプBM-SP1100。 ついに壊れてしまいました。2017年4月1日(土)_d0171823_21374787.jpg
★このトグルスイッチはモーメンタリ動作のスイッチです。

つまりトグルスイッチを倒すとスイッチがONしますが
手を放すと戻る、つまりOFFになると言うスイッチです。

押しボタンスイッチで説明するとが判りやすいと思いますが
押している時だけONになる呼び出しブザーみたいな動作のスイッチなんです。

このスイッチを使ってどういう使い方をするかと言うと
まず赤と緑の押しボタンの緑の方を押すと低圧側のポンプが作動します。

そしてある程度ボートのチューブが膨らんで来たら
このトグルスイッチを手動でカチッと一回倒します。

そうすると高圧側のポンプに切り替わります。

その後は設定した圧力まで高圧ポンプが作動し
高圧側センサーがその圧力を検知して完全停止する
と言う事になります。

正常動作しているポンプと比べたら
低圧ポンプから高圧ポンプへ切り替わるタイミングを
手動にしただけと言う事になりますね。

これなら少なくとも同じ部分が壊れると言う事は無くなります。

修理に出したとしても、もうちょっと足せば新品が買える
と言うぐらいの修理代になるだろうと思うので
この方法で使う様にします。

修理したと言うよりも使える様にしたと言うだけの事ですが
まあこれで良いでしょう。
