ボート積載ガイドレール製作 その3。 2017年2月22日(水)

昨日の天気予報では良い天気になりそうでしたので
乗合船に乗るつもりでしたがやめる事にしました。

どうしてかと言うと
軽トラにボートを載せる方法について
屋外で作業がしたかったからです。

なんだかんだと言ってもまだ寒いし
今夜から明日に掛けて荒れるみたいなのでやめて正解だったかな。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20503516.jpg
★ツッカイ棒が当たる部分は
補強としてステンレスのLアングルを入れる事にしました。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20504892.jpg
★ツッカイ棒と軽トラのアオリが干渉する部分はゴムを貼っておきます。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20505762.jpg
ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20510711.jpg
★反対側も同じ様にステンレスのアングルで補強。

ボートをバンドで固定した場合も
これだけの補強が有れば木に負担を掛ける事が軽減されるでしょう。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20512069.jpg
ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20512918.jpg
★ボート載せガイドレールには滑り材を貼ってあります。

ひょっとすると後で変更が有るといけないので
とりあえず強力両面テープで貼りつけてありますがこれで決定でしょうね。



ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20514125.jpg

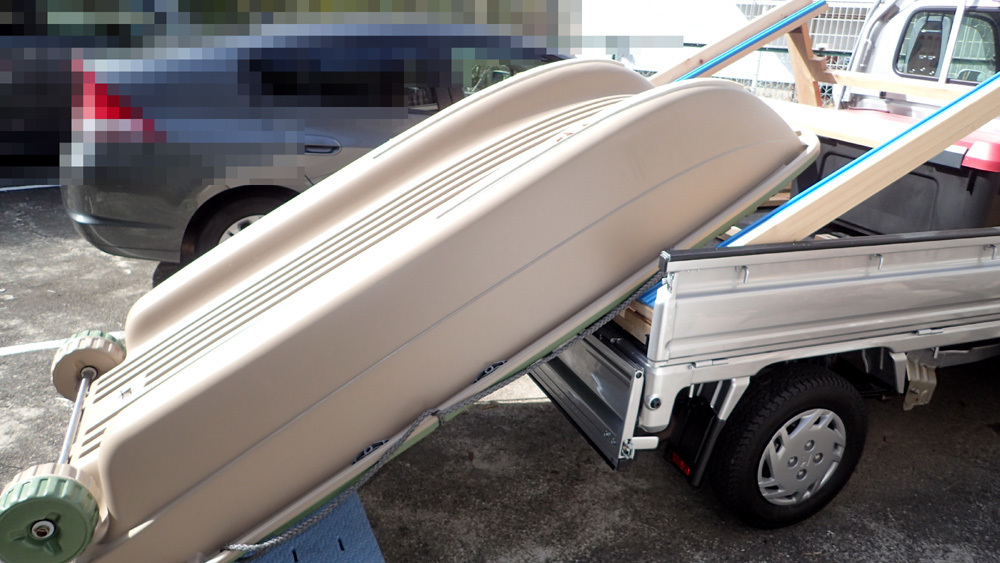

★BIC245をこの様に倒してレールに載せます。

そのまま押し上げるとボートを積載出来ると言う計算でしたが
途中でボートが前に行かなくなりました。
どうやらこの傾斜角では鳥居にボートが当たってしまう様です。

ちょっと計算間違いと言う感じですね。



ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20514991.jpg
★ツッカイ棒が当たる部分に30mmの木片を挟みました。
これで多少ボート載せレールの角度が上がる筈です。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20520122.jpg
★今度はスムーズにボートを載せる事が出来ました。

でも鳥居との隙間はギリギリと言う感じなので
もう少しツッカイ棒の位置を変えて
ボート載せガイドレールの角度を立てた方が良さそうです。



ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20521304.jpg
★ボートを載せたあと、
手でボートを押さえておいてテールゲートを上げます。
そのあと両サイドのゲートロックをするのですが
ここまでの作業は思ったより楽でした。

これなら電動ウインチを使うと言う様な大げさな装置は要らないです。



ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20522482.jpg
★だいたい想像していた通りにボートを積載できました。
木製のボート載せガイドレールは思ったより頑丈で不安感は無いみたい。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20523772.jpg
ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20524799.jpg
★こんな感じにボートを載せて
軽トラの荷台にエンジンやタックルケースや竿を載せると言う考えですが
余裕で荷物を載せる事が出来そうですね。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20530486.jpg
★続いてオーパボートも載せてみました。
最初から想像していた通り突起物が多いボートなので
あれやこれや引っ掛かってスムーズに載せる事が出来ませんでした。

それに、エンジンとタックルケースと釣り竿以外に
底板やドーリーやサイドフロートなど載せる物がいっぱい有るので
なんだかんだと言って面倒ですね。

軽トラボート載せガイドレール仕様にしたら
もう少し出船回数が増えるのではと思っていましたが
やはり一人釣行の時はBIC245で行く事になっちゃうかな〜。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20531675.jpg
■ボートの艤装として木製の竿掛けモールドを左右に付けてありましたが
偶然にもその竿掛けモールドがボート載せガイドの内側にピッタリ納まるので
ボートの横ずれ防止ガイドとして機能しそうです。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20532966.jpg
★ボート載せガイドレールの下はこの様に積載スペースが出来ますので
余裕でボート釣り道具を載せる事が出来ますね。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20534238.jpg
ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20535590.jpg
★オーパボートを載せた状態はこんな感じです。
この場合も手でボートを押さえておいて
テールゲートを上げてゲートロックを掛けます。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20540606.jpg
ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20542147.jpg
★オーパボートには左右のガンネルにUボルトが付いていますが
このUボルトの位置が微妙です。

片方はボート滑り材の中に、片方は滑り材の外にUボルトが来てしまいます。
これはもうどうしようもないですね。


ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20543678.jpg

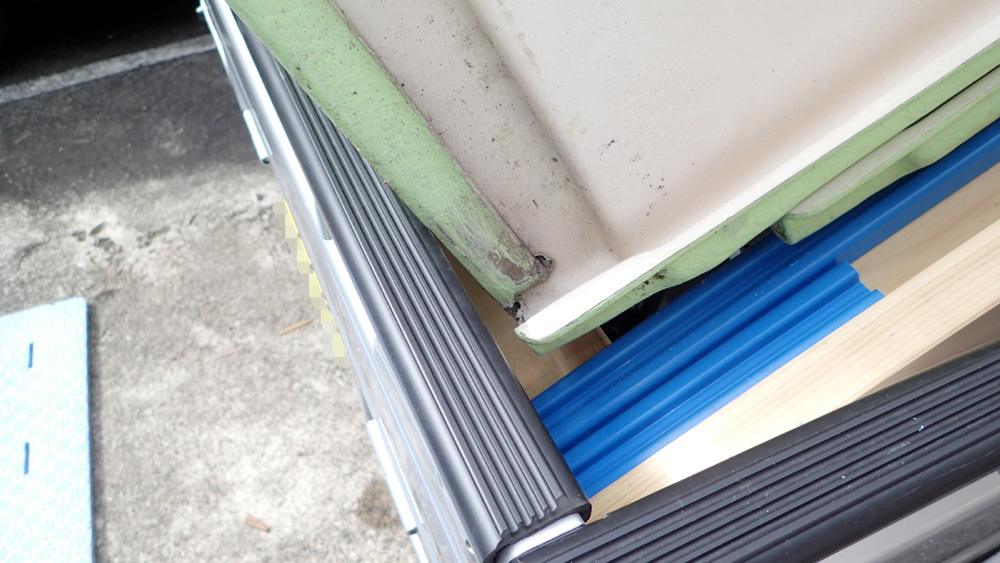

★ボートは写真の様にリアゲートに当たっています。

ゲートプロテクターが貼ってあるので軽トラ側に傷が付くと言う事も無いし
ボートをバンドで固定すれば落下する様な事はまず無いでしょう。




★とまあこんな感じで、色々心配していましたが
大体イメージ通りにボートを載せる事が出来ました。

このあとはすこしツッカイ棒などの位置出し修正をして
鳥居に傷つき防止対策をしてほぼ完成です。

思ったよりスムーズに出来上がって良かったです。
いざボートを載せてみたらもっと色々不具合が出てくるだろう
と思っていましたが意外とすんなり載ってしまいました。

滑り材の効果は恐るべしです。
ヨイショっという感じでボートを前に押したら
比較的軽い力でスムーズに上って行きました。





ボート積載ガイドレール製作 その3。 2017年2月22日(水)_d0171823_20544759.jpg
★軽トラの荷台に大根です。 メチャクチャ似合ってますねえ(笑)。

屋外での作業を終えてから行きつけの喫茶店へ寄ったのですが
家庭菜園で出来た立派な大根を頂きました。

まだピンピンの葉っぱも付いていますので
菜飯や油炒めで美味しく頂けそうです。

大根は葉っぱの部分も美味しいんですよねえ。
大根の皮もきんぴらで食べると美味しいし
捨てるところ無しです。
