ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)

3月の仕事のバタバタも終わり、ようやく一息つけそうになりました。

昨日は仕事の疲れを癒すため、久々にぼさーっと1日を過ごし、
今日こそは2馬力ボート釣りと思っていたのですが、チリの大地震の津波が押し寄せるというニュースを聞き、やむなく中止。
天気はちょうど良かったのですが、残念です。

てなわけで、釣りに行けないむしゃくしゃした気を晴らすため今日は衝動買いをしてしまいました。

買ったのは、あのホンデックスPS-600GPⅡ。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_2262479.jpg

★カラ―液晶プロッター魚探 PS-600GPⅡ 買っちゃいました。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_2263576.jpg

★大きさを比較してみました。

縦か横かが違うぐらいで、同じぐらいの大きさという感じです。
液晶画面はPS-600GPⅡの方がちょっと大きいかな。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_2265616.jpg

★付属のDC電源ケーブルにワニ口クリップを取り付けました。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22105413.jpg

★振動子部分にも、PS-501CNの振動子と同じように吸盤を取り付けました。

T型のステンレスステーと吸盤をホームセンターで買ってきて自作。
今までの振動子の吸盤と同じ位置になるように取り付けています。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_2211616.jpg

★PS-600GPⅡのステーに、ステンレス製の蝶番を取り付けました。

PS-600GPⅡは、PS-501CNの様にコンパクトに折りたたむ事が出来ません。(本体と、このステー以外の本体取付関連パーツは別売)

ですから、液晶パネルがむき出しになってしまいます。

運搬時に物を当てて液晶パネルを破損する恐れがあるので、PS-501CNの様に折りたたむ事が出来る様な仕組みを考案しました。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_2211198.jpg

★お得意の発泡塩ビ板を使って、弁当箱状の箱を作り、その箱の底面に蝶番を取り付けました。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_2211323.jpg

★反対側から見るとこんな感じです。 5mmのボルトで固定しています。

※PS-600GPⅡのステーは写真の様にUの字の構造なので、PS-600GPⅡ本体の左右のつまみを緩めると簡単に外れてしまいます。
ですから、運搬中などに本体が外れて落としてしまうという危険が有ります。
これが今回の折りたたみ構造を考えた第2の理由です。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22114342.jpg

★ステーにPS-600GPⅡを取り付けると、写真の様になります。
これで液晶画面を保護できます。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22115675.jpg

★実際に使用する時はこの様な形になります。
角度もある程度自由に調整できるので、太陽光線の反射を避ける角度に調整できます。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22121179.jpg

★違う角度から撮ってみました。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22132390.jpg

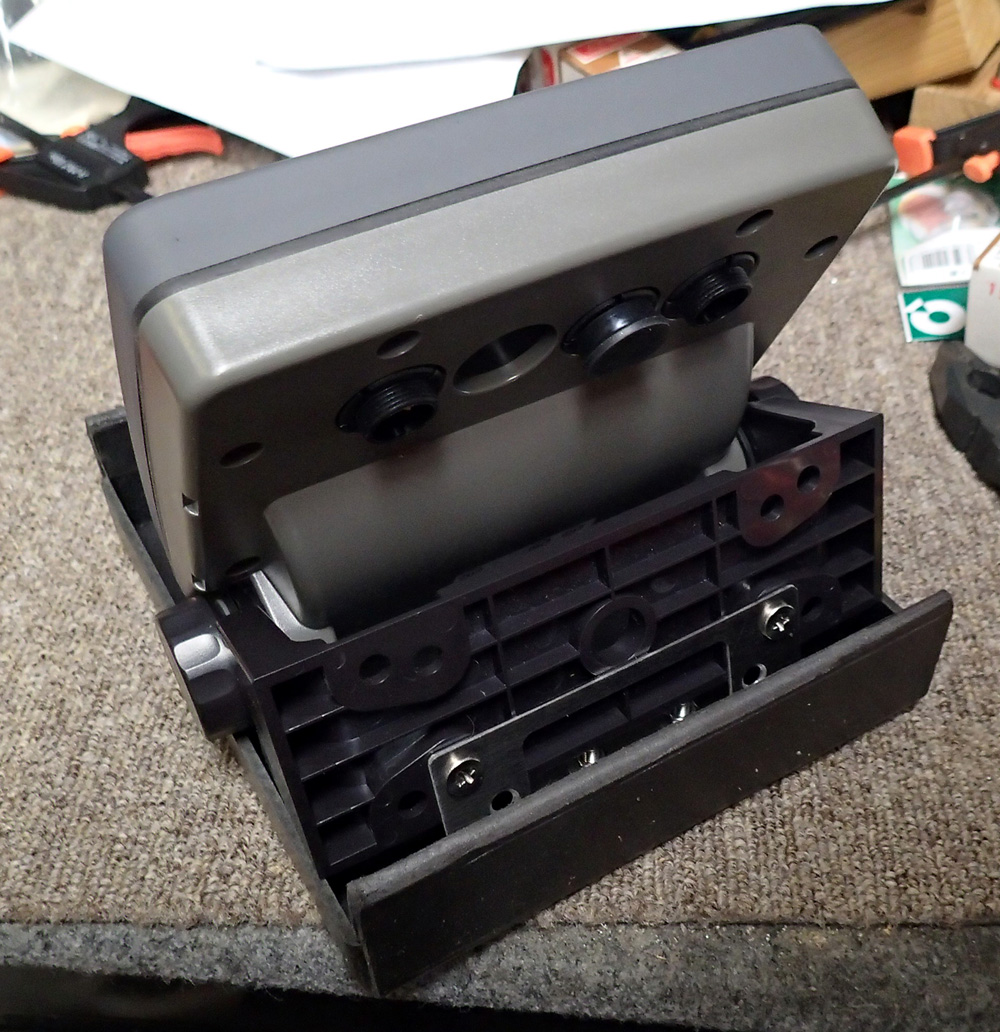

★反対側から見るとこんな感じです。
PS-501CNの折りたたみ方とはちょっと違いますが、似たような感じになっています。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22134064.jpg

★底板に吸盤を取り付けました。
底板は強度を増すため2枚貼りにしますが、その底板に吸盤を取り付けたわけです。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22153825.jpg

★PS-600GPⅡを取り付けてある弁当箱状の入れ物の底板に穴を開けます。
上の写真の底板に取り付けた吸盤のおへそ(みたいな物)が飛び出ているので、その部分を回避するために穴を開けます。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_2215512.jpg

★全面に塩ビ用接着剤を塗って、底板を貼り付けます。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_221648.jpg

★弁当箱状の入れ物側から見ると、この様に吸盤のへそが見えています。

それから、PS-600GPⅡ本体に傷が付かないように、3か所にマジックテープを貼りました。

写真左のマジックテープは、蝶番と干渉してPS-600GPⅡに傷が付かないようにするためです。(金属の蝶番の上に貼ってある)
このマジックテープは、本体と金属の蝶番が直接干渉しないようにするために貼ってあるだけで、マジックテープとして機能する事は無いです。

写真右の2枚のマジックテープは、PS-600GPⅡとの干渉を防ぐためと、PS-600GPⅡをマジックテープで固定するためです。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22161931.jpg

★ちょっとみっともないですが、PS-600GPⅡのおでこにマジックテープを張り付けました。
どうなるかと言うと、PS-600GPⅡを弁当箱状のケースに収納するとマジックテープで固定されます。
これで、不意に本体が開いて落ちてしまう、という事故も避けられます。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22164558.jpg

★仕舞い方① この様にPS-600GPⅡ本体を倒していきます。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_2217061.jpg

★仕舞い方② 本体とステーが真っ直ぐになる様にします。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22171418.jpg

★仕舞い方③ 弁当箱状の入れ物に収納します。
これで、本体のおでこがマジックテープで固定されるので、抜け落ちる事は無いです。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_221821100.jpg

★さっそく動作チェックをしてみました。
最初に出てくる画面です。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22184476.jpg

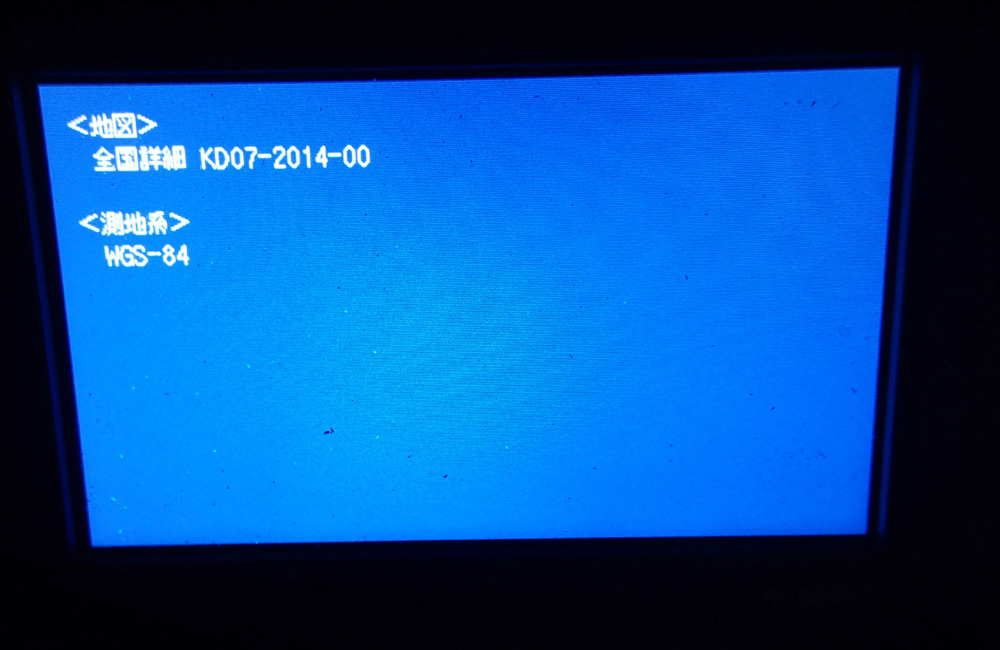

★次にこの画面が表示されます。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_221933.jpg

★GPS画面と魚探画面が同時に表示されます。 やっぱりこの方が便利ですね。

PS-501CNの機能で十分と言えば十分なのですが、GPSが付いているのに魚探画面の時はそれが見れないと言うのは歯がゆいです。

※写真では静岡県沖と言うか遠州灘になっていますが、この直後に私の家の場所を表示しました。
魚探画面は、振動子をバケツに入れて動作させているので少し変ですがご了承ください。

ホンデックス PS-600GPⅡ買っちゃいました。 2014年4月3日(木)_d0171823_22192264.jpg

★これで、後はボート釣りに出動するだけです。

俄然行く気満々になってきました。

しかし、この3月のハードな仕事スケジュールで肩を壊してしまいました。
竿を持っていられるかどうか心配なぐらい肩が疼きます。

リールは左巻きだ、という感じで揃えているのに、右肩を壊しています。
当面竿を右で持つのは無理みたい。
仕方が無いので右巻きの古いリールでやるしかない。

その前に、ボートを担いで持つ事が出来るかしら。
あ〜〜、嫌になっちゃうなあ、早く治ってくれないかなあ・・・・・。
